W wedge(ダブリュウェッジ)

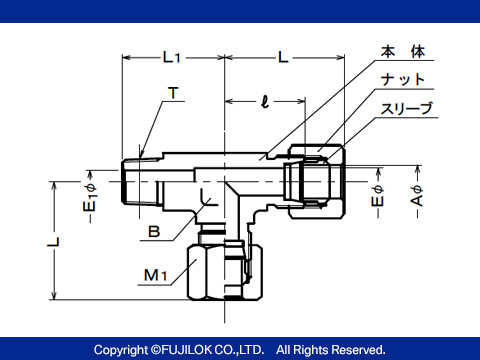

STR/STRG MALE RUN TEE サービスチーズユニオン

▲クリックで拡大(ウィンドウで表示)

型番 管の呼称 六角対辺 L L1 E1φ
T(R) B M1
STR-6A 6 1/8 14 14 21 30.5 21 5 5
STR-6B 6 1/4 14 14 22 31.5 23 5 6
STR-6C 6 3/8 17 14 22 31.5 25 5 8
STR-8A 8 1/8 14 17 23 34 22 6 5
STR-8B 8 1/4 14 17 23 34 23 6 6
STR-8C 8 3/8 17 17 23.5 34.5 25 6 8
STR-10B 10 1/4 17 19 23.5 36 25 8 6
STR-10C 10 3/8 17 19 23.5 36 25 8 8
STR-12C 12 3/8 20 22 27.5 41 28.5 10 8
STR-12D 12 1/2 20 22 27.5 41 31.5 10 10
STR-15C 15 3/8 20 26 30 43 28.5 12 8
STR-18D 18 1/2 27 30 30.5 43.5 36.5 12 11
STR-20E 20 3/4 32 32 35 50 37.5 17 11
STR-22E 22 3/4 32 35 35 50 37.5 18 17
STR-25F 25 1 38 41 37 53 43.5 22 22
STR-28F 28 1 38 41 41 57 43.5 22 22
STRG-1/8B 10.5 1/4 17 19 23.5 36 25 8 6
STRG-1/4C 13.8 3/8 20 26 28 42 28.5 11 8
STRG-3/8D 17.3 1/2 27 30 30.5 43.5 36.5 14 11
STRG-1/2E 21.7 3/4 32 35 35 50 37.5 18 17
STRG-3/4F 27.2 1 38 41 41 57 43.5 22 22

※掲載された寸法値などについては予告無く変更される場合があります。予めご了承下さい。
