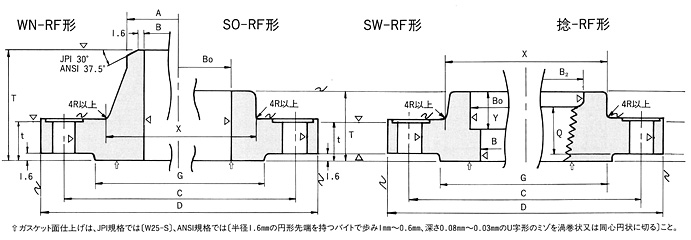

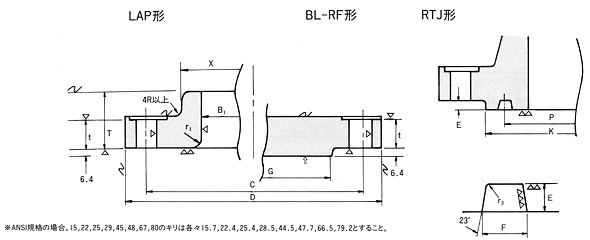

呼び径	JPI規格				ANSI規格							JPI並びにANSI規格に共通
	SO SW 内径	SW、WN内径		ハブ先径	SO SW 内径	LAP 内径	SW、WIN内径		ハブ先径	捻		外径	ハブ元径	座径	厚	全長
	SO SW 内径	S80	S160	ハブ先径	SO SW 内径	LAP 内径	XH	XXH	ハブ先径	内径	有効深さ	外径	ハブ元径	座径	厚	WN	SO、捻	LAP
	B0	B		A	B0	B1	B		A	B2	Q	D	X	G	t	T
1/2	22.2	14.3	12.3	21.7	22.4	22.9	13.9	6.4	21.3	23.7	22.2	121	38	35	22.3	60.3	31.8	31.8
3/4	27.7	19.4	16.2	27.2	27.7	28.2	18.8	11.0	26.7	29.0	25.4	130	44	43	25.4	69.8	34.9	34.9
1	34.5	25.0	21.2	34.0	34.6	35.1	24.3	15.2	33.5	35.9	28.6	149	52	51	28.6	73.0	41.3	41.3
1 1/4	43.2	32.9	29.9	42.7	43.2	43.7	32.5	22.8	42.2	44.5	30.2	159	64	64	28.6	73.0	41.3	41.3
1 1/2	49.1	38.4	34.4	48.6	49.6	50.0	38.1	27.9	48.3	50.6	31.8	178	70	73	31.8	82.6	44.4	44.4
2	61.1	49.5	43.1	60.5	62.0	62.5	49.3	38.2	60.5	63.5	38.1	216	105	92	38.1	101.6	57.2	57.2
2 1/2	77.1	62.3	57.3	76.3	74.7	75.5	59.0	45.0	73.2	76.2	47.6	244	124	105	41.3	104.8	63.5	63.5
3	90.0	73.9	66.9	89.1	90.7	91.4	73.7	58.4	88.9	92.2	50.8	267	133	127	47.7	117.5	73.0	73.0

JPI並びにANSI規格に共通															呼び径
ソケット深さ	すみ径	ボルト穴			リングジョイント座						重量（kg）
ソケット深さ	すみ径	中心径	数	※径	座径	中心径	リング番号	深	巾	すみ径	WN	SO 捻	BL	LAP
Y	r1	C	数	※径	K	P	リング番号	E	F	r2	WN	SO 捻	BL	LAP
9.5	3.2	82.5	4	22	60.3	39.7	R12	6.4	8.7	0.7	1.9	1.8	1.8	1.8	1/2
11.1	3.2	89.0	4	22	66.7	44.5	R14	6.4	8.7	0.7	2.7	2.3	2.7	2.3	3/4
12.7	3.2	101.5	4	25	71.4	50.8	R16	6.4	8.7	0.7	3.8	3.4	3.6	3.6	1
14.3	4.8	111.0	4	25	81.0	60.3	R18	6.4	8.7	0.7	4.4	4.0	4.7	4.1	1 1/4
15.9	6.4	124.0	4	29	92.1	68.3	R20	6.4	8.7	0.7	6.0	5.4	5.9	5.4	1 1/2
17.5	7.9	165.0	8	25	123.8	95.3	R24	8.0	11.9	0.7	11.0	10.0	11.3	11.3	2
19.0	7.9	190.5	8	29	136.5	108.0	R27	8.0	11.9	0.7	15.2	13.6	15.9	15.9	2 1/2
20.6	9.5	203.0	8	32	168.3	136.5	R35	8.0	11.9	0.7	20.1	18.0	21.8	21.3	3

呼び径	JPI規格			ANSI規格								JPI並びにANSI規格に共通
	SO SW 内径	WN内径		ハブ先径	SO SW 内径	LAP 内径	SW、WN内径		ハブ先径	捻		外径	ハブ元径	座径	厚	全長
	SO SW 内径	S80	S160	ハブ先径	SO SW 内径	LAP 内径	XH	XXH	ハブ先径	内径	有効深さ	外径	ハブ元径	座径	厚	WN	SO、捻	LAP
	B0	B		A	B0	B1	B		A	B2	Q	D	X	G	t	T
1/2	22.2	14.3	12.3	21.7	22.4	22.9	13.9	6.4	21.3	23.7	28.6	133	43	35	30.2	73.0	39.7	39.7
3/4	27.7	19.4	16.2	27.2	27.7	28.2	18.8	11.0	26.7	29.0	31.8	140	51	43	31.8	79.4	42.9	42.9
1	34.5	25.0	21.2	34.0	34.6	35.1	24.3	15.2	33.5	35.9	34.9	159	57	51	34.9	88.9	47.6	47.6
1 1/4	43.2	32.9	29.9	42.7	43.2	43.7	32.5	22.8	42.2	44.5	38.1	184	73	64	38.1	95.3	52.4	52.4
1 1/2	49.1	38.4	34.4	48.6	49.6	50.0	38.1	27.9	48.3	50.6	44.5	203	79	73	44.5	111.1	60.3	60.3
2	61.1	49.5	43.1	60.5	62.0	62.5	49.3	38.2	60.5	63.5	50.8	235	95	92	50.8	127.0	70.0	70.0
2 1/2	77.1	62.3	57.3	76.3	74.7	75.5	59.0	45.0	73.2	76.2	57.2	267	114	105	57.2	142.9	79.4	79.4
3	90.0	73.9	66.9	89.1	90.7	91.4	73.7	58.4	88.9	92.2	63.5	305	133	127	66.7	168.3	92.1	92.1

JPI並びにANSI規格に共通															呼び径
ソケット深さ	すみ径	ボルト穴			リングジョイント座						重量（kg）
ソケット深さ	すみ径	中心径	数	※径	座径	中心径	リング番号	深	巾	すみ径	WN	SO 捻	BL	LAP
Y	r1	C	数	※径	K	P	リング番号	E	F	r2	WN	SO 捻	BL	LAP
9.5	3.2	88.9	4	22	65.1	42.9	R13	6.4	8.7	0.7	3.2	3.2	3.2	3.2	1/2
11.1	3.2	95.2	4	22	73.0	50.8	R16	6.4	8.7	0.7	3.6	3.6	3.6	3.6	3/4
12.7	3.2	180.0	4	25	82.6	60.3	R18	6.4	8.7	0.7	5.4	5.0	5.0	5.0	1
14.3	4.8	130.0	4	29	101.6	72.2	R21	7.9	11.9	0.7	7.7	7.3	7.7	7.3	1 1/4
15.9	6.4	146.0	4	32	114.3	82.6	R23	7.9	11.9	0.7	11.3	10.0	10.4	10.0	1 1/2
17.5	7.9	171.0	8	29	133.4	101.6	R26	7.9	11.9	0.7	19.1	17.2	17.7	16.8	2
19.0	7.9	197.0	8	32	149.2	111.1	R28	9.5	13.5	1.5	23.6	24.9	25.4	24.0	2 1/2
20.6	9.5	229.0	8	35	168.3	127.0	R32	9.5	13.5	1.5	42.6	37.6	39.0	36.3	3
