ホーム＞製品案内＞フィッティング＆フランジ＞CAPILLARY TUBE

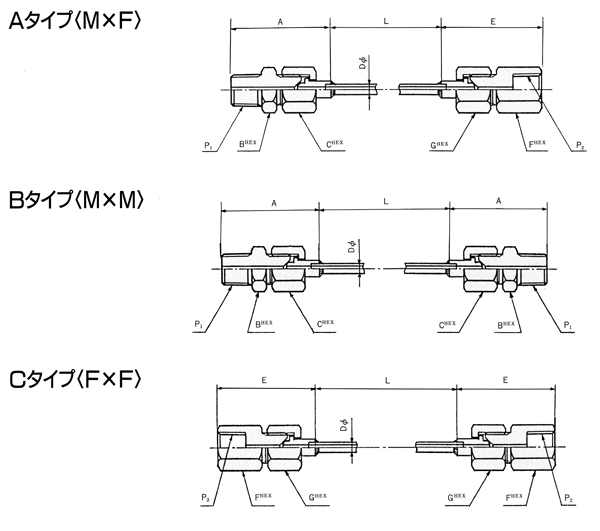

D	P1	A	B	C
3	1/4 R (M)	42	14	17
3	3/8 R (M)	42	19	17
3	1/2 R (M)	46	23	17
3	1/4 G (M)	44	14	17
3	3/8 G (M)	46	19	17
3	1/2 G (M)	48	23	17
6	1/4 R (M)	47	17	21
6	3/8 R (M)	47	19	21
6	1/2 R (M)	51	23	21
6	1/4 G (M)	49	17	21
6	3/8 G (M)	51	19	21
6	1/2 G (M)	53	23	21
8	1/4 R (M)	50	21	23
8	3/8 R (M)	50	21	23
8	1/2 R (M)	54	23	23
8	1/4 G (M)	52	21	23
8	3/8 G (M)	54	21	23
8	1/2 G (M)	56	23	23
10	1/4 R (M)	50	21	23
10	3/8 R (M)	50	21	23
10	1/2 R (M)	54	23	23
10	1/4 G (M)	52	21	23
10	3/8 G (M)	54	21	23
10	1/2 G (M)	56	23	23

P2	E	F	G
1/4 RC (F)	40	19	17
3/8 RC (F)	40	23	17
1/2 RC (F)	44	29	17
1/4 G (F)	40	19	17
3/8 G (F)	40	23	17
1/2 G (F)	44	29	17
1/4 RC (F)	45	19	21
3/8 RC (F)	45	23	21
1/2 RC (F)	49	29	21
1/4 G (F)	45	19	21
3/8 G (F)	45	23	21
1/2 G (F)	49	29	21
1/4 RC (F)	48	21	23
3/8 RC (F)	48	23	23
1/2 RC (F)	52	29	23
1/4 G (F)	48	21	23
3/8 G (F)	48	23	23
1/2 G (F)	52	29	23
1/4 RC (F)	48	21	23
3/8 RC (F)	48	23	23
1/2 RC (F)	52	29	23
1/4 G (F)	48	21	23
3/8 G (F)	48	23	23
1/2 G (F)	52	29	23

ご注文に際して
1.材質
2.チューブ径、肉厚、厚さ
3.両端末の形状、サイズ

※L 寸法は注文による。上記以外も製作致します。
※掲載された寸法値などについては、予告無く変更される場合があります。予めご了承ください。
