ホーム＞製品案内＞パンチングプレート＆サポート＞チューブクランプ

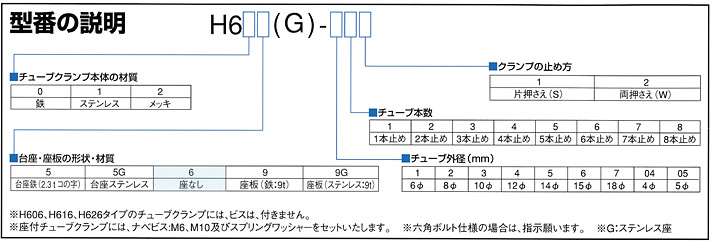

型　　番		サイズ	A	B	L	台座付	座板付
H6□□（G）	-112	6φ-1W	44	26	0	Z-11	FZ-11
	-122	6φ-2W	50	32	6	Z-10	FZ-10
	-132	6φ-3W	58	40	12	Z-9	FZ-9
	-142	6φ-4W	66	48	18	Z-3	FZ-3
	-152	6φ-5W	74	56	24	Z-4	FZ-4
	-162	6φ-6W	80	62	30	Z-5	FZ-5

H6□□（G）	-212	8φ-1W	50	32	0	Z-10	FZ-10
	-222	8φ-2W	58	40	8	Z-9	FZ-9
	-232	8φ-3W	66	48	16	Z-3	FZ-3
	-242	8φ-4W	74	56	24	Z-4	FZ-4
	-252	8φ-5W	80	62	32	Z-5	FZ-5
	-262	8φ-6W	90	72	40	Z-6	FZ-6
	-272	8φ-7W	104	85	48	Z-7	FZ-7
	-282	8φ-8W	110	92	56	Z-8	FZ-8

H6□□（G）	-312	10φ-1W	50	32	0	Z-10	FZ-10
	-322	10φ-2W	66	48	10	Z-3	FZ-3
	-332	10φ-3W	74	56	20	Z-4	FZ-4
	-342	10φ-4W	80	62	30	Z-5	FZ-5

型　　番		サイズ	A	B	L	台座付	座板付
H6□□（G）	-412	12φ-1W	50	32	0	Z-10	FZ-10
	-422	12φ-2W	66	48	12	Z-3	FZ-3
	-432	12φ-3W	80	62	24	Z-5	FZ-5
	-442	12φ-4W	90	72	36	Z-6	FZ-6
	-452	12φ-5W	103	85	48	Z-7	FZ-7

H6□□（G）	-512	14φ-1W	58	40	0	Z-9	FZ-9
	-522	14φ-2W	74	56	14	Z-4	FZ-4

H6□□（G）	-612	15φ-1W	58	40	0	Z-9	FZ-9
	-622	15φ-2W	74	56	15	Z-4	FZ-4
	-632	15φ-3W	90	72	30	Z-6	FZ-6
	-642	15φ-4W	103	85	45	Z-7	FZ-7

H6□□（G）	-712	18φ-1W	66	48	0	Z-3	FZ-3
	-722	18φ-2W	80	62	18	Z-5	FZ-5

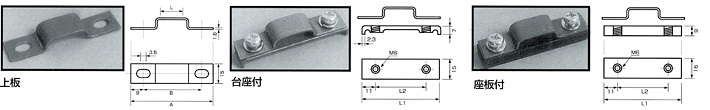

■台座・座板寸法表

	L1	L2	使用するチューブクランプ（共通）
Z・（FZ）-3	70	48	6＊4W・8＊3W・10＊2W・12＊2W・18＊1W
Z・（FZ）-4	78	56	6＊5W・8＊4W・10＊3W・14＊2W・15＊2W
Z・（FZ）-5	84	62	6＊6W・8＊5W・10＊4W・12＊3W・18＊2W
Z・（FZ）-6	94	72	8＊6W・12＊4W・15＊3W
Z・（FZ）-7	107	85	8＊7W・12＊5W・15＊4W
Z・（FZ）-8	114	92	8＊8W
Z・（FZ）-9	62	40	6＊3W・8＊2W・14＊1W・15＊1W
Z・（FZ）-10	54	32	6＊2W・8＊1W・10＊1W・12＊1W
Z・（FZ）-11	48	26	6＊1W

※チューブ径4φ及び5φもあります。
※特注品は、1～2週間の納期で製作いたします。
※台座：2.3t（コの字型）　※座板：9t（フラット型）

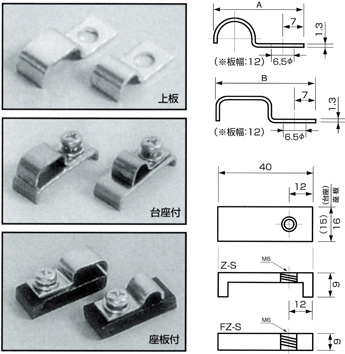

※S:片押さえ　※W：両押さえ　※G:ステンレス座

型　　　番		サイズ	A	B	台座付	座板付
H6□□（G）-111		6φ-1S	26		Z-S 共通	FZ-S 共通
H6□□（G）-121		6φ-2S		30
H6□□（G）-131		6φ-3S		35

H6□□（G）-211		8φ-1S	28
H6□□（G）-221		8φ-2S		36

H6□□（G）-311		10φ-1S	31

H6□□（G）-411		12φ-1S	34

H6□□（G）-511		14φ-1S	36

H6□□（G）-0411		4φ-1S	20

H6□□（G）-0511		5φ-1S	25
H6□□（G）-0521		5φ-2S		28

■両抑式

■片抑式

単位（mm）

単位（mm）

パイプバンド両抑式
部品名		パイプサイズ	本数	A	B	C	D（R）	t
PZ	144	φ4	4	16.8	10	4	2	0.8
PZ	154		5	21.0
PZ	164		6	25.2
PZ	174		7	29.4
PZ	184		8	33.6
PZ	146	φ6	4	24.8	12	6	3	1.0
PZ	156		5	31.0
PZ	166		6	37.2
PZ	176		7	43.4
PZ	186		8	49.6
PZ	1108	φ8	1	8.0	12	7.7	4	1.2
PZ	1208		2	16.4
PZ	1308		3	24.6
PZ	1110	φ10	1	10.0	14	9.7	5	1.4
PZ	1210		2	20.4
PZ	1310		3	30.6
PZ	1112	φ12	1	12.0	16	11.7	6	1.4
PZ	1212		2	24.4
PZ	1312		3	36.6

パイプバンド片抑式
部品名		パイプサイズ	本数	A	B	C	D（R）	t
PZ	13	φ3.2	1	3.3	10	3	1.65	0.8
PZ	23		2	6.7
PZ	33		3	10.1
PZ	14	φ4	1	4.0	10	4	2	0.8
PZ	24		2	8.4
PZ	34		3	12.6
PZ	16	φ6	1	6.0	12	6	3	1.0
PZ	26		2	12.4
PZ	36		3	18.6
PZ	0108	φ8	1	8.0	12	7.7	4	1.2
PZ	0208		2	16.4
PZ	0308		3	24.6
PZ	0110	φ10	1	10.0	14	9.7	5	1.4
PZ	0210		2	20.4
PZ	0310		3	30.6
PZ	0112	φ12	1	12.0	16	11.7	6	1.4
PZ	0212		2	24.2
PZ	0312		3	36.6

■懸垂式

単位（mm）

パイプバンド懸垂式
部品名		パイプサイズ	本数	A	B	C	D（R）	t
PZ	514	φ4	1	4.0	10	4	2	0.8
PZ	524		2	8.4
PZ	534		3	12.6
PZ	544		4	16.8
PZ	554		5	21.0
PZ	516	φ6	1	6.0	12	6	3	1.0
PZ	526		2	12.4
PZ	536		3	18.6
PZ	546		4	24.8
PZ	556		5	31.0

■両サドルバンド

■片サドルバンド

単位（mm）

単位（mm）

型　　番	インチ	管サイズ外径／mm	P	H	B	t	袋入個数
KSB-3180	1/8"	3.18	18	4.4	10	0.8	50
KSB-6350	1/4"	6.35	22	5	10	0.8	100
KSB-8000	5/16"	8.0	22	5	10	0.8	100
KSB-9530	3/8"	9.53	22	5	10	0.8	100
KSB-1000	-	10.0	22	5	10	0.8	100
KSB-1270	1/2"	12.7	28	5	10	0.8	100
KSB-1588	5/8"	15.88	35	5	12	1.2	50
KSB-1905	3/4"	19.05	35	5	12	1.2	50

型　　番	インチ	管サイズ外径／mm	P	H	B	t	L	袋入個数
KHS-6350	1/4"	6.35	10	5	14	1.2	20.8	100
KHS-9530	3/8"	9.53	12	5	14	1.2	23.5	100
KHS-1270	1/2"	12.7	14	5	14	1.2	28.0	100

■ダブルサドル

単位（mm）

寸法	袋入個数
共用型 φ6～φ9.53	100

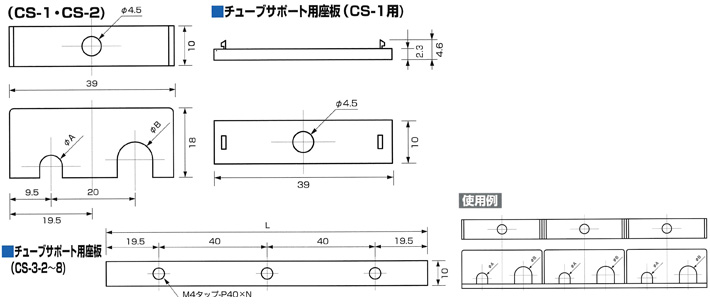

■樹脂製（CS-1）

■アルミ製（CS-2）

■SUS304座板（CS-2用）

単位（mm）

単位（mm）

単位（mm）

型　番	チューブ径
型　番	A	B
CS-1-6350	6.35	6.35
CS-1-6395	6.35	9.53
CS-1-6312	6.35	12.7
CS-1-9530	9.53	9.53
CS-1-9512	9.53	12.7
CS-1-1270	12.7	12.7

●樹脂製は、ブロック型チューブサポートと座板がパチンとはめ込みになります。

型　番	チューブ径
型　番	A	B
CS-2-6350	6.35	6.35
CS-2-6395	6.35	9.53
CS-2-6312	6.35	12.7
CS-2-9530	9.53	9.53
CS-2-9512	9.53	12.7
CS-2-1270	12.7	12.7

●アルミ製は、樹脂製と同寸法ですが座板は、CS-3のチューブサポート用座板をご利用ください。

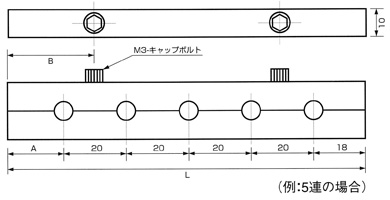

型　番	N	L
型　番	ブロック数
CS-3-2	2	79
CS-3-3	3	119
CS-3-4	4	159
CS-3-5	5	199
CS-3-6	6	239
CS-3-7	7	279
CS-3-8	8	319

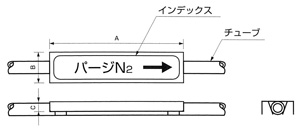

■チューブ系統表示プレート

■SUS304製

呼　名	A	B	C
6.35	70	16	5
9.53	70	16	5
12.7	70	19	5

■アルミ製（CS-4）

型　番	適用管	結束本	A	B	L
CS-4-2	6.35	2	15	5	50
CS-4-3	6.35	3	8	18	56
CS-4-4	6.35	4	8	18	76
CS-4-5	6.35	5	8	18	96
CS-4-6	6.35	6	8	18	116
CS-4-7	6.35	7	8	18	136
CS-4-8	6.35	8	8	18	156

※2連の場合のみキャップボルトの取付位置が外側になります。

管サイズD			Uボルト-P（mm）
インチ	インチ	mm	M6	M8	3/8"	M10	M12	1/2"
	1/4"	6.35	13
	3/8"	9.53	17
	1/2"	12.7	20
（A）	（B）	mm
8	1/4	13.8	21
10	3/8	17.3	25	27	28	29
15	1/2	21.7	30	32	33	34
20	3/4	27.2	36	38	39	40
25	1	34	42	44	45	46
32	1 1/4	42.7	52	54	55	56
40	1 1/2	48.6	58	60	61	62
50	2	60.5	70	72	73	74	76
65	1 1/2	76.3	86	88	89	90	92
80	3	89.1	98	100	101	102	104
90	3 1/2	101.6		112	113	114	116
100	4	114.3		126	127	128	130	131
125	5	139.8			153	154	156	157
150	6	165.2			179	180	182	183
200	8	216.3				232	234	325
250	10	265.2					286	287
300	12	318.5					338	359

●材質：SUS-304（鉄に電気亜鉛メッキも有ります。）

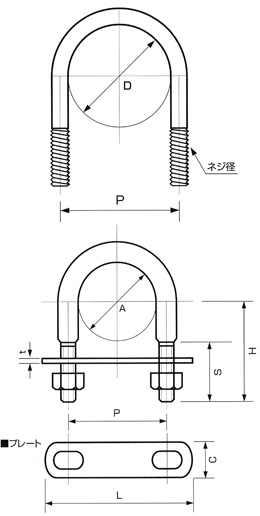

■デップUボルト（ガス管用）

品番	管サイズ　A		（SGP）鋼管用				プレート
品番	管サイズ　A		ねじ径	P	H	S	C	L	t
SG-15	1/2 B	21.7φ	3/8	38	32	25	25	80	1.5
SG-20	3/4	27.2	3/8	44	35	25	25	80	1.5
SG-25	1	34.0	3/8	50	40	25	25	95	1.5
SG-32	1 1/4	42.7	3/8	59	48	30	25	95	1.5
SG-40	1 1/2	48.6	3/8	65	51	30	25	110	1.5
SG-50	2	60.5	3/8	77	57	30	25	110	1.5
SG-65	2 1/2	76.3	3/8	93	70	35	25	140	1.5
SG-80	3	89.1	3/8	105	77	35	25	140	1.5
SG-100	4	114.3	3/8	130	90	35	25	170	1.5
SG-125	5	139.8	1/2	160	110	50	32	208	3.2
SG-150	6	165.2	1/2	186	125	50	32	234	3.2
SG-200	8	216.3	1/2	238	150	50	32	286	3.2

※他に銅管用9.53φ～155.58、（カラー／ブラック）ステンレス管用15.88φ～216.3（カラー／ブルー）が
あります。
●材質：鉄／塩ビ・SUS-304／塩ビ　カラー／アイボリー
