タマロック

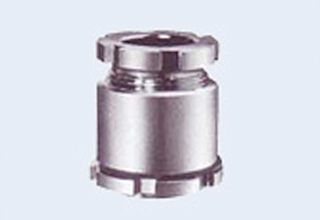

船用電線貫通金物（箱用）

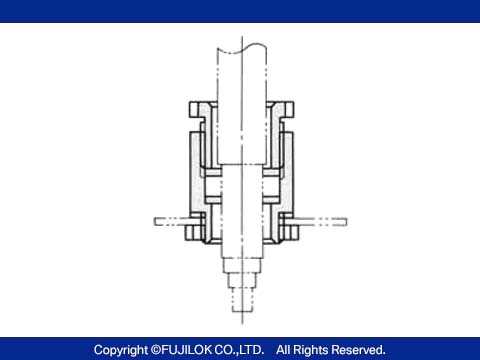

▲クリックで拡大（ウィンドウで表示）
呼び寸法 ネジ部（管用ネジ） グランドの内径（mm） ゴムパッキングの内径（mm）
呼び方 (in) ネジ径　d
A-10 3/8 16.662 10 a7、b8
A-15 1/2 20.955 15 a9、b10、c11
A-20 3/4 26.441 20 a12、b13、c15
A-25 1 33.249 25 a16、b18、c20
A-30 1・1/4 41.910 30 a22、b24、c26
A-35 1・1/2 47.803 35 a28、b30
A-40 1・1/2 47.803 40 a32、b34
A-45 2 59.614 45 a36、b38、c40
A-50 2 59.614 50 a42、b44
A-55 2・1/2 75.184 55 a46、b48、c50
A-60 2・1/2 75.184 60 a52、b54、c56
※多芯銅管の防水金具（ベルマウス）にご利用ください。
※材質はBRASSですが、ステンレス製も製作致します。
※ご注文の際はA-10-a（パッキン径）とご指示下さい。。

※掲載された寸法値などについては予告無く変更される場合があります。予めご了承下さい。
