ホーム＞製品案内＞W Wedge（ダブリュウェッジ）＞フィッティング　U フレヤードユニオン

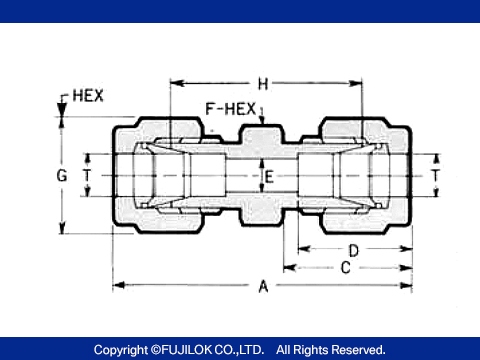

				▲クリックで拡大（ウィンドウで表示）

(unit:mm)

TUBE O.D. T	PART.No.	A		C	D	E	F		G		H
2	U-2-0	26		11.9	9.5	1.3	8		8		17.5
3	U-3-0	38	36	16	15	2.5	12	12	12	12	24	23
4	U-4-0	43.6	39	18.3	15.3	3.5	14	12	14	12	29	25
6	U-6-0	43.8	44.6	18.4	15.4	5	14	14	14	14	29	29
8	U-8-0	44.6	44.6	18.8	16.8	6	14	14	15.87	16	29	29
10	U-10-0	48.4	50.4	20.7	18.7	8	17	17	19	19	31	31
12	U-12-0	52.6	52.6	22.8	22.8	10	22	22	23	23	31	31
14	U-14-0	54		23.5	24.5	12	23		26		33
15	U-15-0	53		23	24	12	23		26		33
16	U-16-0	54		23.5	24.5	12	23		26		33
18	U-18-0	58		24	25	15	27		30		36
20	U-20-0	58		24	25	17	29		32		36
22	U-22-0	60.4		25.2	25.2	18	30		35		38
25	U-25-0	69		28.5	33.5	22	35		38		40

A.C.D:FINGER TIGHT-±0.5mm(about)

(unit:mm)

TUBE O.D. T	PART.No.	A		C	D	E	F		G		H
1/16":1.6	U-005-0	25		11.4	9	1.3	8		8		17.5
1/8":3.18	U-01-0	38	36	16	15	2.5	12	12	12	12	24	23
1/4":6.35	U-02-0	43.8	44.6	18.4	15.4	5	14	14	14	14	29	29
5/16":7.94	U-025-0	44.6	44.6	18.8	16.8	6	14	14	15.87	16	29	29
3/8":9.53	U-03-0	47.6	47	20.3	17.8	7	17	17	17.46	17	31	31
1/2":12.7	U-04-0	52.6	52.6	22.8	22.8	10	22	22	23	23	31	31
5/8":15.87	U-05-0	53		23	24	12	23		26		33
3/4":19.05	U-06-0	58		24	25	16	27		26		36
7/8":22.23	U-07-0	60.4		25.2	25.2	18	30		35		38
1":25.4	U-08-0	68		28	33	22	35		38		40

A.C.D:FINGER TIGHT-±0.5mm(about)

(unit:mm)

TUBE O.D. T	PART.No.	A	C	D	E	F	G	H
1/8"B:10.5	U-10.5-0	49.4	21.2	19.2	8	17	19	31
1/4"B:13.8	U-13.8-0	53	23	24	12	23	26	33
3/8"B17.3	U-17.3-0	58	24	25	15	27	30	36
1/2"B:21.7	U-21.7-0	60.4	26.5	25.2	18	30	35	38

A.C.D:FINGER TIGHT-±0.5mm(about)

※掲載された寸法値などについては予告無く変更される場合があります。予めご了承下さい。
