ホーム＞製品案内＞W Wedge（ダブリュウェッジ）＞フィッティング　UE L型フレヤードユニオン

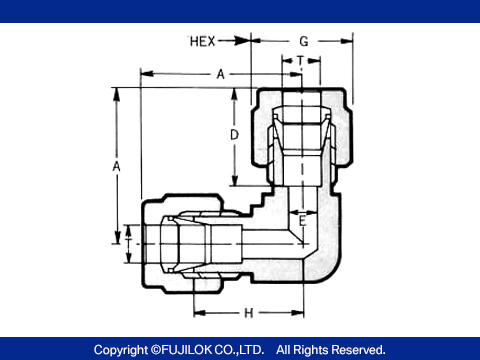

				▲クリックで拡大（ウィンドウで表示）

(unit:mm)

TUBE O.D. T	PART.No.	A		D	E	G		H
2	UE-2-0	19.5		9.5	1.3	8		15
3	UE-3-0	25	25.5	15	2.5	12	12	18	18
4	UE-4-0	28.3	26	15.3	3.5	14	12	21	19
6	UE-6-0	28.4	27.8	15.4	5	14	14	21	19.5
8	UE-8-0	28.8	29.1	16.8	6	15.87	16	21	19.8
10	UE-10-0	31.7	32	18.7	8	19	19	23	22.5
12	UE-12-0	34.8	36	22.8	10	23	23	24	25.5
14	UE-14-0	39.5		24.5	12	26		29
15	UE-15-0	39		24	12	26		29
16	UE-16-0	39.5		24.5	12	26		29
18	UE-18-0	41		25	15	30		30
20	UE-20-0	43		25	17	32		32
22	UE-22-0	43.2		25.2	18	35		32
25	UE-25-0	48.5		33.5	22	38		34

A.D.:FINGER TIGHT-±0.5mm(about)

(unit:mm)

TUBE O.D. T	PART.No.	A		D	E	G		H
1/16":1.6	UE-005-0	19		9	1.3	8		15
1/8":3.18	UE-01-0	25	25.5	15	2.5	12	12	18	18
1/4":6.35	UE-02-0	28.4	27.8	15.4	5	14	14	21	19.5
5/16":7.94	UE-025-0	28.8	29.1	16.8	6	15.87	16	21	19.8
3/8":9.53	UE-03-0	31.3	30.5	17.8	7	17.46	17	23	22.5
1/2":12.7	UE-04-0	34.8	36	22.8	10	23	23	24	25.5
5/8":15.87	UE-05-0	39		24	12	26		29
3/4":19.05	UE-06-0	41		25	16	30		30
7/8":22.23	UE-07-0	43.2		25.2	18	35		32
1":25.4	UE-08-0	48		33	22	38		34

A.D.:FINGER TIGHT-±0.5mm(about)

(unit:mm)

TUBE O.D. T	PART.No.	A	D	E	G	H
1/8B:10.5	UE-10.5-0	32.2	19.2	8	19	23
1/4B:13.8	UE-13.8-0	39	24	12	26	29
3/8B:17.3	UE-17.3-0	41	25	15	30	30
1/2B:21.7	UE-21.7-0	43.2	25.2	18	35	32

A.D.:FINGER TIGHT-±0.5mm(about)

※掲載された寸法値などについては予告無く変更される場合があります。予めご了承下さい。
