ホーム＞製品案内＞W Wedge（ダブリュウェッジ）＞フィッティング　MWE エルボユニオンBW


		▲クリックで拡大（ウィンドウで表示）

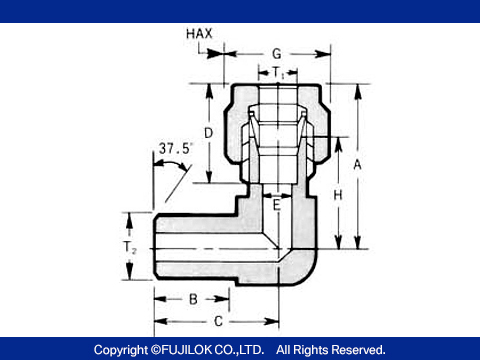

(unit:mm)

TUBE O.D.		PART.No.	A	B	C	D	E	G	H
T1	T2	PART.No.	A	B	C	D	E	G	H
3	1/8B:10.5	MWE-3-1	25	14	24	15	2.5	12	18
4	1/8B:10.5	MWE-4-1	28.3	14	24	15.3	3.5	14	21
6	1/8B:10.5	MWE-6-1	28.4	14	24	15.4	5	14	21
6	1/4B:13.8	MWE-6-2	28.4	14	24	15.4	5	14	21
8	1/8B:10.5	MWE-8-1	28.8	14	24	16.8	6	15.87	21
8	1/4B:13.8	MWE-8-2	28.8	14	24	16.8	6	15.87	21
10	1/8B:13.8	MWE-10-2	31.7	15	27	18.7	8	19	23
10	1/4B:17.3	MWE-10-3	31.7	17	30	18.7	8	19	24
12	3/8B:17.3	MWE-12-3	34.8	17	30	22.8	10	23	24
12	1/2B:21.7	MWE-12-4	35.8	17	35	22.8	10	23	25

A.D:FINGER TIGHT-±0.5mm(about)

(unit:mm)

TUBE O.D.		PART.No.	A	B	C	D	E	G	H
T1	T2	PART.No.	A	B	C	D	E	G	H
1/8":3.18	1/8B:10.5	MWE-01-1	25	14	24	15	2.5	12	18
1/4":6.35	1/8B:10.5	MWE-02-1	28.4	14	24	15.4	5	14	21
1/4":6.35	1/4B13.8	MWE-02-2	28.4	14	24	15.4	5	14	21
5/16":7.94	1/8B:10.5	MWE-025-1	28.8	14	24	16.8	6	15.87	21
5/16":7.94	1/4B13.8	MWE-025-2	28.8	14	24	16.8	6	15.87	21
3/8":9.53	1/4B13.8	MWE-03-2	31.3	15	27	17.8	7	17.46	23
3/8":9.53	3/8B:17.3	MWE-03-3	32.3	17	30	17.8	7	17.46	24
1/2":12.7	3/8B:17.3	MWE-04-3	34.8	17	30	22.8	10	23	24
1/2":12.7	1/2B:21.7	MWE-04-4	35.8	17	35	22.8	10	23	25

A.D:FINGER TIGHT-±0.5mm(about)

※掲載された寸法値などについては予告無く変更される場合があります。予めご了承下さい。
