VUp NEEDLE STOP VALVE（■高圧用（260kgf/c㎡）ユニオン型　ダブルエッジ（W Wedge）　｜　製品案内　｜　富士ロック　〔ステンレスチューブ継手・銅管継手・バルブ・計装資材・ホース口金類の製造販売〕

ホーム＞製品案内＞W Wedge（ダブリュウェッジ）＞VUp ユニオン型

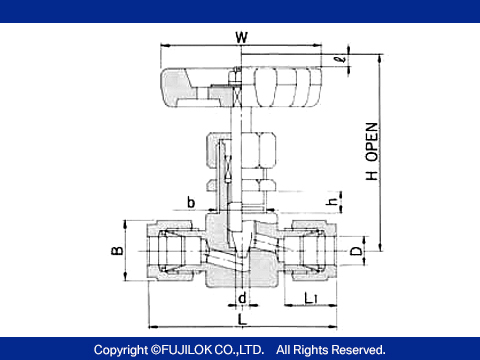

		▲クリックで拡大（ウィンドウで表示）

DESCRIPTION	MATERIALS
BODY	SUS 316
STEM	SUS 316 ＋HF
PACKING	PTFE
HANDLE	ADC 12

(unit:mm)

PART.No.	D	d	L	L1	H	W	B	b
VUp-6-0	6	5	67	15.4	73	58	14	18.5
VUp-8-0	8	5	68	16.8	73	58	15.87	18.5
VUp-10-0	10	6	73	18.7	83	68	19	22.5
VUp-12-0	12	6	79	22.8	83	68	23	22.5
VUp-14-0	14	6	86	24.5	83	68	26	22.5
VUp-15-0	15	6	85	24	83	68	26	22.5
VUp-16-0	16	6	86	24.5	83	68	26	22.5
VUp-18-0	18	8	87	25	86	68	30	22.5
VUp-20-0	20	10	92	25	107	78	32	25.5
VUp-22-0	22	10	92	25.2	107	78	35	25.5
VUp-25-0	25	10	97	33.5	107	78	38	25.5

SIZE	MAX Cv値	TEMPERATURES
φ6	0.36	-20℃ ～ 150℃
φ8	0.48
φ10	0.61
φ12	0.66
φ14	0.66
φ15	0.66
φ16	0.66
φ18	0.82
φ20	1.82
φ22	1.82
φ25	1.82

L:FINGER TIGHT-±0.5mm(about)

(unit:mm)

PART.No.	D	d	L	L1	H	W	B	b
VUp-02-0	1/4":6.35	5	67	15.4	73	58	14	18.5
VUp-025-0	5/16":7.94	5	68	16.8	73	58	15.87	18.5
VUp-03-0	3/8":9.53	6	72	20.3	83	68	17.46	22.5
VUp-04-0	1/2":12.7	6	80	22.8	83	68	23	22.5
VUp-05-0	5/8":15.87	6	85	23.5	83	68	26	22.5
VUp-06-0	3/4":19.05	8	87	24	86	68	30	22.5
VUp-07-0	7/8":22.23	10	92	25.2	107	78	35	25.5
VUp-08-0	1":25.4	10	96	33	107	78	38	25.5

SIZE	MAX Cv値	TEMPERATURES
φ6.35	0.36	-20℃ ～ 150℃
φ7.94	0.48
φ9.53	0.61
φ12.7	0.66
φ15.87	0.66
φ19.05	0.82
φ22.23	1.82
φ25.4	1.82

L:FINGER TIGHT-±0.5mm(about)

(unit:mm)

PART.No.	D	d	L	L1	H	W	B	b
VUp-10.5-0	1/8B:10.5	6	72	19.2	83	68	19	22.5
VUp-13.8-0	1/4B:13.8	6	85	24.5	83	68	26	22.5
VUp-17.3-0	3/8B:17.3	8	87	25	86	68	30	22.5
VUp-21.7-0	1/2B:21.7	10	92	25.2	107	78	35	25.5

SIZE	MAX Cv値	TEMPERATURES
φ10.5	0.61	-20℃ ～ 150℃
φ13.8	0.66
φ17.3	0.82
φ21.7	1.82

L:FINGER TIGHT-±0.5mm(about)

SPECIFICATIONS
MX TEMPERATURE RATING : 150℃

※掲載された寸法値などについては予告無く変更される場合があります。予めご了承下さい。
