ホーム＞製品案内＞W Wedge（ダブリュウェッジ）＞VHp ハーフ型

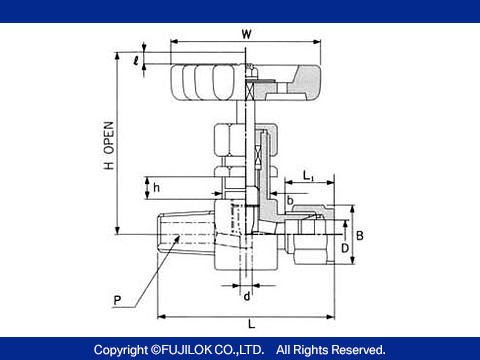

		▲クリックで拡大（ウィンドウで表示）

DESCRIPTION	MATERIALS
BODY	SUS 316
STEM	SUS 316 ＋HF
PACKING	PTFE
HANDLE	ADC 12

(unit:mm)

PART.No.	D	P PT or NPT	d	L	L1	H	W	B	b
VHp-6-2	6	1/4	5	62	15.4	73	58	14	18.5
VHp-8-2	8	1/4	5	62.5	16.8	73	58	15.87	18.5
VHp-10-2	10	1/4	6	66.5	18.7	83	68	19	22.5
VHp-10-3	10	3/8	6	68.5	18.7	83	68	19	22.5
VHp-12-3	12	3/8	6	71.5	22.8	83	68	23	22.5
VHp-12-4	12	1/2	6	73.5	22.8	83	68	23	22.5
VHp-14-3	14	3/8	6	78.5	24.5	83	68	26	22.5
VHp-14-4	14	1/2	6	80.5	24.5	83	68	26	22.5
VHp-15-3	15	3/8	6	78	24	83	68	26	22.5
VHp-15-4	15	1/2	6	80	24	83	68	26	22.5
VHp-16-3	16	3/8	6	78.5	24.5	83	68	26	22.5
VHp-16-4	16	1/2	6	80.5	24.5	83	68	26	22.5
VHp-18-4	18	1/2	8	81	25	86	68	30	22.5
VHp-18-6	18	3/4	8	82	25	86	68	30	22.5

SIZE	MAX Cv値	TEMPERATURES
φ６	0.36	-20℃ ～ 150℃
φ８	0.48
φ10	0.61
φ12	0.66
φ14	0.66
φ15	0.66
φ16	0.66
φ18	0.82

L:FINGER TIGHT-±0.5mm(about)

(unit:mm)

PART.No.	D	P PT or NPT	d	L	L1	H	W	B	b
VHp-02-2	1/4":6.35	1/4	5	62	15.4	73	58	14	18.5
VHp-025-2	5/16":7.94	1/4	5	62.5	16.8	73	58	15.87	18.5
VHp-03-2	3/8":9.53	1/4	6	66	20.3	83	68	17.46	22.5
VHp-03-3	3/8":9.53	3/8	6	68	20.3	83	68	17.46	22.5
VHp-04-3	1/2":12.7	3/8	6	72	22.8	83	68	23	22.5
VHp-04-4	1/2":12.7	1/2	6	74	22.8	83	68	23	22.5
VHp-05-3	5/8":15.87	3/8	6	78.5	23.5	83	68	26	22.5
VHp-05-4	5/8":15.87	1/2	6	80.5	23.5	83	68	26	22.5
VHp-06-4	3/4":19.05	1/2	8	81	24	86	68	30	22.5
VHp-06-6	3/4":19.05	3/4	8	82	24	86	68	30	22.5

SIZE	MAX Cv値	TEMPERATURES
φ6.35	0.36	-20℃ ～ 150℃
φ7.94	0.48
φ9.53	0.61
φ12.7	0.66
φ15.87	0.66
φ19.05	0.82

L:FINGER TIGHT-±0.5mm(about)

(unit:mm)

PART.No.	D	P PT or NPT	d	L	L1	H	W	B	b
VHp-10.5-2	1/8B:10.5	1/4	6	66.5	19.2	83	68	19	22.5
VHp-10.5-3	1/8B:10.5	3/8	6	68.5	19.2	83	68	19	22.5
VHp-13.8-2	1/4B:13.8	1/4	6	76	24.5	83	68	26	22.5
VHp-13.8-3	1/4B:13.8	3/8	6	78	24.5	83	68	26	22.5
VHp-13.8-4	1/4B:13.8	1/2	6	80	24.5	83	68	26	22.5
VHp-17.3-3	3/8B:17.3	3/8	8	79	25	86	68	30	22.5
VHp-17.3-4	3/8B:17.3	1/2	8	81	25	86	68	30	22.5
VHp-17.3-6	3/8B:17.3	3/4	8	82	25	86	68	30	22.5

SIZE	MAX Cv値	TEMPERATURES
φ10.5	0.61	-20℃～150℃
φ13.8	0.66
φ17.3	0.82

L:FINGER TIGHT-±0.5mm(about)

SPECIFICATIONS
MX TEMPERATURE RATING : 150℃

※掲載された寸法値などについては予告無く変更される場合があります。予めご了承下さい。
