MiniatureVlves
VSp ネジ込み型

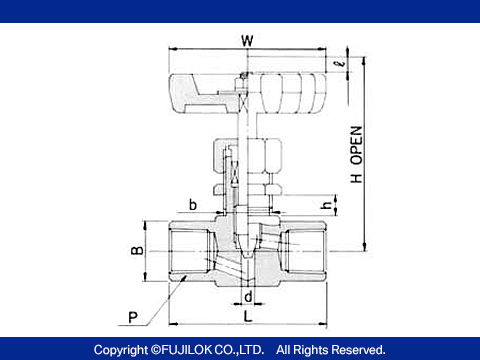

▲クリックで拡大(ウィンドウで表示)

NAME MATERIAL
BODY SUS316
STEM SUS316
ステライトモリ
PACKING PTFE
HANDLE ADC12
(unit:mm)
PART.No. SIZE P
PT or NPT
d L H h W B b 重量
( g )
VSp-101F 1/8B 1/8 5 50 73 7 7 58 22 18.5 300
VSp-202F 1/4B 1/4 5 50 73 7 7 58 22 18.5 290
VSp-303F 3/8B 3/8 6 56 84 6 7 68 28 22.5 480
VSp-404F 1/2B 1/2 8 62 86 6.5 7 68 32 22.5 575
VSp-606F 3/4B 3/4 10 70 107 10 7 78 38 25.5 900
SIZE MAX Cv値 TEMPERATURES
1/8B 0.36 −20℃

150℃
1/4B 0.48
3/8B 0.66
1/2B 0.82
3/4B 1.82
L:FINGER TIGHT-±0.5mm(about)

※掲載された寸法値などについては予告無く変更される場合があります。予めご了承下さい。
