VHH　NEEDLE STOP VALVE（■高圧用）　ハーフ型　ダブルエッジ（W Wedge）　｜　製品案内　｜　富士ロック　〔ステンレスチューブ継手・銅管継手・バルブ・計装資材・ホース口金類の製造販売〕

ホーム＞製品案内＞W Wedge（ダブリュウェッジ）＞VHH ハーフ型


		▲クリックで拡大（ウィンドウで表示）

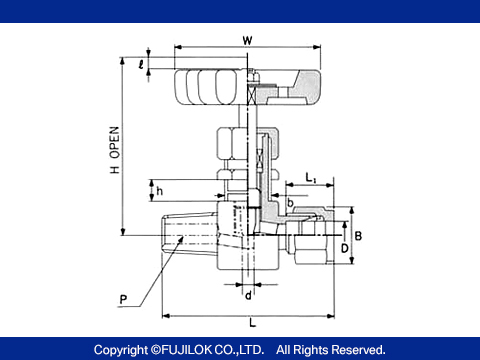

(unit:mm)

PART.No.	D	P PT or NPT	d	L	L1	H	W	B	PANEL HOLE SIZE
VHH-6-2	6	1/4	5	62	15.4	73	58	14	18.5
VHH-8-2	8	1/4	5	62.5	16.8	73	58	15.87	18.5
VHH-10-2	10	1/4	6	66.5	18.7	83	68	19	22.5
VHH-10-3	10	3/8	6	68.5	18.7	83	68	19	22.5
VHH-12-3	12	3/8	6	71.5	22.8	83	68	23	22.5
VHH-12-4	12	1/2	6	73.5	22.8	83	68	23	22.5

SIZE	MAX Cv値
φ6-2	0.36
φ8-2	0.48
φ10-2	0.48
φ10-2	0.58
φ12-3	0.58
φ12-3	0.58

L:FINGER TIGHT-±0.5mm(about)

(unit:mm)

PART.No.	D	P PT or NPT	d	L	L1	H	W	B	PANEL HOLE SIZE
VHH-02-2	1/4":6.35	1/4	5	62	15.4	73	58	14	18.5
VHH-025-2	5/16":7.94	1/4	5	62.5	16.8	73	58	15.87	18.5
VHH-03-2	3/8":9.53	1/4	6	66	20.3	83	68	17.46	22.5
VHH-03-3	3/8":9.53	3/8	6	68	20.3	83	68	17.46	22.5
VHH-04-3	1/2":12.7	3/8	6	72	22.8	83	68	23	22.5
VHH-04-4	1/2":12.7	1/2	6	74	22.8	83	68	23	22.5

SIZE	MAX Cv値
φ6.35	0.36
φ7.94	0.48
φ9.53-2	0.58
φ9.35-3	0.58
φ12.7-3	0.58
φ12.7-4	0.58

L:FINGER TIGHT-±0.5mm(about)

(unit:mm)

PART.No.	D	P PT or NPT	d	L	L1	H	W	B	PANEL HOLE SIZE
VHH-10.5-2	1/8B:10.5	1/4	6	66.5	19.2	83	68	19	22.5
VHH-10.5-3	1/8B:10.5	3/8	6	68.5	19.2	83	68	19	22.5

SIZE	MAX Cv値
φ10.5-2	0.48
φ10.5-3	0.58

L:FINGER TIGHT-±0.5mm(about)

SPECIFICATIONS
MX PRESSURE RATING : 150kg/ｃ㎡ (15MPa)
MX TEMPERATURE RATING : 230℃～350℃

※掲載された寸法値などについては予告無く変更される場合があります。予めご了承下さい。
