Teflon fitting
TH テフロン用ハーフユニオン

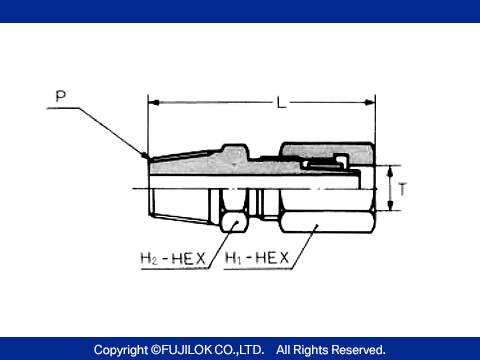

▲クリックで拡大（ウィンドウで表示）
(unit:mm)
PART.No. T
O.D. x I.D.		 P
PIPE THREADS		 L H2 H1
TH-6-1 6×4 1/8 41 14 14
TH-6-2 6×4 1/4 42 14 14
TH-8-1 8×6 1/8 41 14 14
TH-8-2 8×6 1/4 42 14 14
TH-10-2 10×8 1/4 45 17 19
TH-10-3 10×8 3/8 47 17 19
TH-12-3 12×10 3/8 49 19 22
TH-12-4 12×10 1/2 51.5 22 22

※掲載された寸法値などについては予告無く変更される場合があります。予めご了承下さい。
